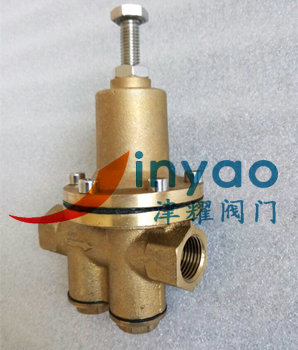

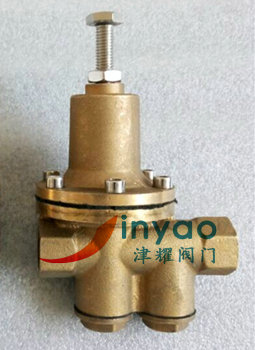

水管减压阀200P工作原理：
可调式减压阀200P属于直接式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其它供水系统中。减压阀200P-16T具有体型小巧，安装方便等特点，且附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。铜减压阀200P在一定流量范围内可控制该阀出口压力，为一相对固定值。
铜减压阀200P技术参数：
|
型号 |
200P-10T |
200P-16T |
|
公称压力PN（MPa） |
1 |
1.6 |
|
阀体试验压力（MPa） |
1.5 |
2.4 |
|
阀座试验压力（MPa） |
1.1 |
1.76 |
|
最高流量（M/s） |
6 |
|
|
减压范围 |
≤0.7MPa
|
|
|
铜减压阀200P-16T零件材料： |
||
|
零件名称 |
材料 |
|
|
阀体、阀瓣 |
铝青铜 |
|
|
滤网、螺母、垫片、弹簧压盖 |
不锈钢 |
|
|
弹簧 |
60Si2Mn |
|
|
O形圈 |
丁腈橡胶
|
|
水管减压阀200P-16T尺寸：
|
DN |
G |
L |
H1 |
H |
D |
|
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
|
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
|
25(1") |
G1" |
140 |
55 |
195 |
90 |
|
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
|
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
|
50(2") |
G2" |
200 |
65 |
265 |
120 |
