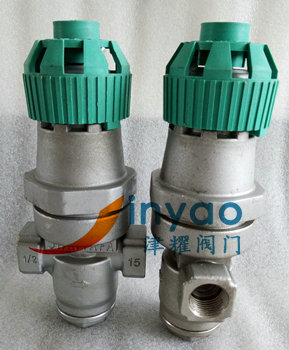

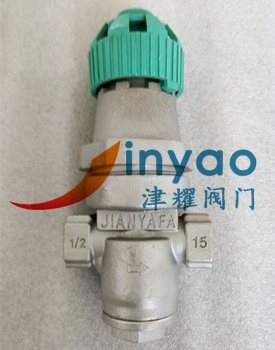

波纹管式减压阀Y14H-16P用途：
波纹管减压阀Y14H-16P属于直接作用式波纹管减压阀。内部结构使用不锈钢波纹管，密封面带有过滤网保护装置，结构简单耐用，不容易损坏内部零件，大大提高使用寿命，使用于灵敏度要求高，安装空间要求苛刻的管道。波纹管式减压阀Y14H适用于温度≤ 220 ℃的蒸汽、水和气体管道。螺纹波纹管减压阀主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成，通过调节弹簧设定出口压力，当出口压力减少时阀瓣开度增大，当出口压力达到预定压力时阀瓣开度减小，主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。使用时通过旋转塑料手轮即可调节压力，无需工具调节，连接安装方便。
波纹管减压阀Y14H-16P连接方式为内螺纹，常用规格有 G 1/2〞、G 3/4〞、G 1〞 ， PN1.6MPa。
波纹管减压阀Y14H-16P技术参数 ：
|
公称压力Mpa |
1.6 |
|
壳体试验压力Mpa |
2.4 |
|
密封试验压力Mpa |
1.76 |
|
最高进口压力Mpa |
1.6 |
|
出口压力范围Mpa |
0.05-1.0 |
|
压力特性偏差Mpa△P2P |
GB12244-1989 |
|
流量特性偏差Mpa△P2P |
GB12244-1989 |
|
最小压差Mpa |
0.15 |
|
渗漏量 |
GB12244-1989 |
|
适用介质 |
水、蒸汽、空气、液体 |
|
工作温度 |
≤220℃ |
壳体试不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
波纹管减压阀Y14H-16P零件材料：
|
零件名称 |
零件材料 |
|
阀体、底盖 |
CF8 |
|
阀盖 |
铸造铝合金/CF8 |
|
阀杆 |
2Cr13 |
|
阀座 |
2Cr13 |
|
钢球 |
2Cr13 |
|
波纹管 |
1Cr18Ni9Ti |
|
手轮 |
耐热塑料 |
|
主阀弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
波纹管减压阀Y14H-16P连接尺寸 ：
|
口径 尺寸 |
L |
H |
H1 |
G |
|
DN15 |
85 |
140 |
52 |
1/2〞 |
|
DN20 |
95 |
143 |
55 |
3/4〞 |
|
DN25 |
105 |
146 |
58 |
1〞 |
