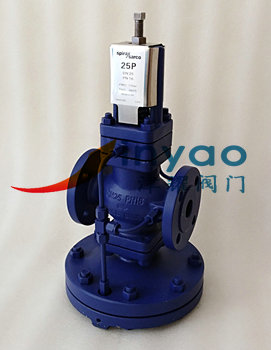

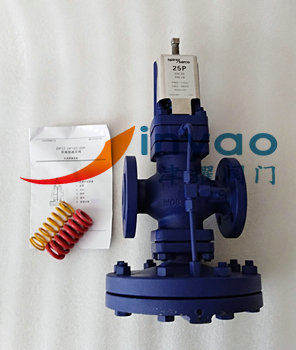

斯派莎克减压阀DP27结构特点：
斯派莎克减压阀DP27材质为铸钢或者不锈钢，主阀阀芯，导阀阀芯阀座，内部弹簧及滤网等均匀不锈钢材质。斯派莎克减压阀DP27适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。
斯派莎克DP27减压阀工作原理：
在蒸汽系统管道中，通过调节，将蒸汽管道的进口压力减至某一需要的出口压力，并依靠蒸汽介质本身的能量，使出口压力自动保持稳定的阀门，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。
DP27斯派莎克减压阀技术参数：
|
公称压力 |
PN25 |
|
PMA最高允许压力 |
25bar g @ 120℃ |
|
TMA最高允许温度 |
232℃ |
|
TMI最低允许温度 |
-10℃ |
|
PMO最大工作压力* |
17bar g |
|
TMO最大工作温度 |
DP17232℃ |
|
DP17G120℃ |
|
|
TMIO最低工作温度 |
0℃ |
|
出口压力范围(barg) |
0.2-1.7 |
|
最高冷态测试压力 |
38bar g |
DP27斯派莎克减压阀零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
316 |
|
调节弹簧 |
60Si2Mn |
|
主阀弹簧 |
50CrVA |
DP27斯派莎克减压阀流量系数：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.5 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
DP27斯派莎克减压阀连接尺寸：
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
