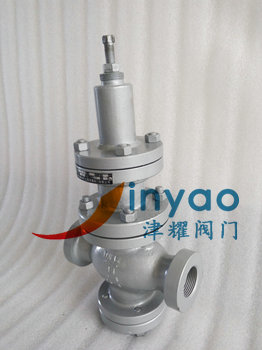

活塞式蒸汽减压阀Y13H工作原理：
内螺纹蒸汽减压阀Y13H是弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
活塞式螺纹蒸汽减压阀型号：
铸钢：Y13H-16C，Y13H-25C，Y13H-40C，Y13H-64C
不锈钢：Y13H-16P，Y13H-25P，Y13H-40P，Y13H-64P
活塞式螺纹蒸汽减压阀Y13H参数：
|
Y13H/Y内螺纹活塞式蒸汽减压阀性能参数 |
||
|
公称压力(Mpa) |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
最小压差 |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 |
|
|
Y13H/Y内螺纹活塞式蒸汽减压阀流量系数(Cv) |
||||||
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
