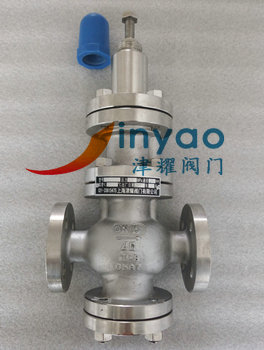

不锈钢活塞式减压阀Y43H原理：
不锈钢活塞式蒸汽减压阀Y43H在普通减压阀基础上作了改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。不锈钢蒸气减压阀Y43W主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
不锈钢活塞式减压阀型号：
Y43H-16P，Y43H-25P，Y43H-40P，Y43H-64P
蒸汽活塞式减压阀Y43H技术参数：
|
公称压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力（Mpa）* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围（Mpa） |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差（Mpa）△P2P |
GB12246-1989 |
|||||
|
流量特性偏差（Mpa）P2G |
GB12246-1989 |
|||||
|
最小压差（Mpa） |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
|
渗漏量 |
GB12245-1989 |
|||||
活塞式减压阀Y43H零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
缸套 活塞 |
铝铁青铜 |
|
膜片 |
1Cr18Ni9 |
|
活塞环 |
合金铸铁/对位聚苯 |
|
导阀座 导阀杆 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
不锈钢蒸气减压阀Y43H流量系数（Cv）
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
