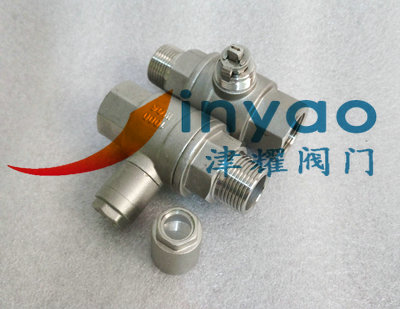

带保护罩内外丝球阀，带镜片二片式球阀
带保护罩内外丝球阀Q31F-63P的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。带镜片内外螺纹二片式球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。带保护罩内外螺纹二片式球阀结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。
带保护罩内外丝球阀性能参数
|
型号 Type |
BTQ31F-63P/R |
|
公称压力 Nominal pressure |
6.3MPa |
|
强度试验压力 Shell test pressure |
9.5MPa |
|
密封试验(水) Seal test (water) |
6.93MPa |
|
密封试验(气) Seal test (gas) |
0.6MPa |
|
适用温度 Suitable temperature |
≤105°C |
|
适用介质 Suitable medium |
制冷剂、油、水等 |
带保护罩/镜片球阀Q31F-63P零件材料
|
序号 NO. |
零件名称 Part name |
材料 Materials |
|
1 |
阀体 Body |
CF8M/CF8 |
|
2 |
阀盖 Cover |
CF8M/CF8 |
|
3 |
阀座 Seat |
R-PTFE |
|
4 |
球体 Ball |
316/304 |
|
5 |
阀杆 Stem |
316/304 |
带保护罩内外丝球阀连接尺寸(BTQ31F-63P/R)
|
Size (in) |
DN (mm) |
in |
mm |
|||
|
A |
B |
L |
H |
S |
||
|
3/8 |
12.7 |
3/8-18MNPT |
3/8-18FNPT |
71 |
42.5 |
23 |
|
1/2 |
15 |
1/2-14MNPT |
1/2-14FNPT |
71 |
46 |
23 |
|
3/4 |
20 |
3/4-14MNPT |
3/4-14FNPT |
92 |
50 |
23 |
|
1 |
25 |
1-11.5MNPT |
1-11.5FNPT |
108 |
66 |
28 |
