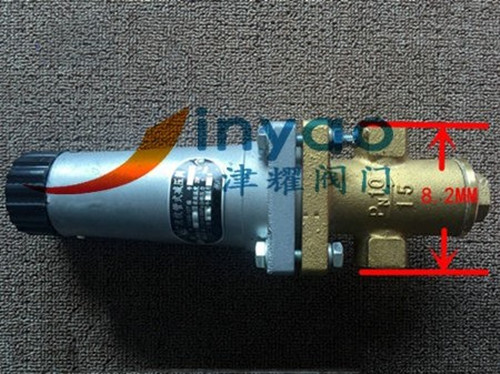

青铜波纹管式减压阀Y14W-10T图片

青铜波纹管式减压阀Y14W-10T适用于工作温度≤200℃的蒸汽或者空气管道上，使得通过本阀阀后的介质压力保持恒压以适应工作需要，但是必须要满足如下这个条件：就是：进口进来的压力与出口出去的压差必须≥0.15Mpa。青铜波纹管式减压阀Y14W-10T广泛用在宾馆蒸箱及洗衣房设备上。

波纹管式减压阀Y14W-10T原理和结构说明：

1、本阀由阀体、波纹管组件、阀座、钢球、调节弹簧等组成。波纹管组件的阀杆和阀体相配合，待波纹管受到介质压力后，推动阀杆位移，改变钢球与阀座的距离。阀体上方装有铝盖，手轮、调节螺钉等，以调节需要的压力。

2、本阀出厂时，钢球和阀座是关闭的。需要使用时，通过顺时针方向旋转手轮，带动调节螺钉，使调节弹簧压向阀杆，顶开钢球。当受到介质压力时，介质分二路。一路由阀体至出口。另一路由阀体上的平衡孔到波纹管的内腔，并使阀杆向上和调节弹簧的力平衡。当进口压力增加时，波纹管组件的阀杆因压力增加向上位移，钢球和阀座之间的间隙减少，增加介质阻力，使波纹管组件向上的力减小，当调节弹簧和波纹管的力平衡时，则出口处的压力就稳定在需要值上，当进口压力减少时则反向移动，仍使出口压力稳定在需要值上。
