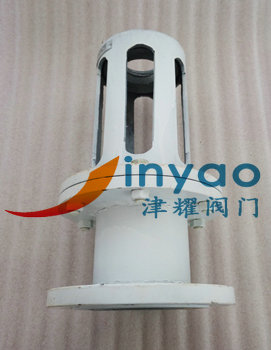

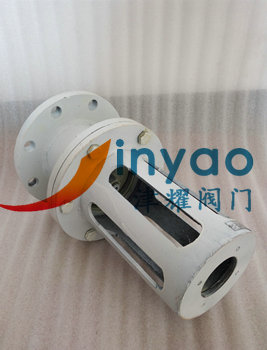

风包释压阀QHF-50/65/80/100/150图片
QHF风包释压阀原理：
风包释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统正常工作时，系统压力≤0.785(8kgf/cm2 )，在此压力下，释压阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆炸时，系统内温度、压力瞬时升高，当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时，拉杆立即拉断，释压阀释压，风包及管路中的高温、高压气体得以迅速释放，从而起到缓解爆炸冲击波，避免产生事故的作用。
风包释压阀型号：
QHF-50、QHF-65、QHF-80、QHF-125、QHF-150、QHF-200、QHF-250
风包释压阀QHF用途：
风包释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，释压阀的口径不得小于出风管的直径，释放压力应为空气压缩机最高工作压力的1.2-1.4倍，起安全保护作用。
风包释压阀适用条件：
|
型号 |
工作压力(MPa) |
环境温度(℃) |
适用的空压机容量(m3/min) |
|
QHF-50 |
0.785×105(8kgf/cm2) |
-40～120 |
1.5 |
|
QHF-65 |
0.785×105(8kgf/cm2) |
-40～120 |
3 |
|
QHF-80 |
0.785×105(8kgf/cm2) |
-40～120 |
6 |
|
QHF-100 |
0.785×105(8kgf/cm2) |
-40～120 |
10 |
|
QHF-125 |
0.785×105(8kgf/cm2) |
-40～120 |
20 |
|
QHF-150 |
0.785×105(8kgf/cm2) |
-40～120 |
40 |
|
QHF-200 |
0.785×105(8kgf/cm2) |
-40～120 |
60 |
|
QHF-250 |
0.785×105(8kgf/cm2) |
-40～120 |
100 |
风包释压阀规格与性能：
|
型号 |
工作压力(MPa) |
释放压力(MPa) |
重量(kg) |
气缸内径 (mm) |
外形尺寸(mm) |
连接法兰螺孔分布园直径(mm) |
|
QHF-50 |
0.785 (8kgf/cm2) |
1.05±0.049 (10.5±0.5kgf/cm2) |
7 |
50 |
φ160×245 |
125 |
|
QHF-65 |
10 |
65 |
φ180×290 |
145 |
||
|
QHF-80 |
12 |
80 |
φ195×320 |
160 |
||
|
QHF-100 |
16 |
100 |
φ215×364 |
180 |
||
|
QHF-125 |
21 |
125 |
φ245×404 |
210 |
||
|
QHF-150 |
32 |
150 |
φ280×454 |
240 |
||
|
QHF-200 |
46 |
200 |
φ335×546 |
295 |
||
|
QHF-250 |
64 |
250 |
φ390×613 |
350 |
风包释压阀QHF使用与维护：
1、正常工作时，空气压缩机系统压力不应超过7.84×105Pa(8kgf/cm2)。
2、经常检查释压阀气缸、活塞、法兰连接处及管路，不应有漏气现象，各紧固部分不应松动。
3、应固定专人定期进行检查、维护。释压阀正常工作时，每月至少检查一次，检查拉杆延细、锈蚀的情况，检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆，如遇特殊情况，如释压阀拉杆严重锈蚀或明显延细等，应及时更换。
