波纹管减压阀CY14H-16P结构原理

波纹管减压阀CY14H-16P主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成，通过调节弹簧设定出口压力，当出口压力减少时阀瓣开度增大，当出口压力达到预定压力时阀瓣开度减小，主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。使用时通过旋转塑料手轮即可调节压力，无需工具调节，连接安装方便。内部结构使用波纹管密封面带有过滤网保护装置，不容易损坏内部零件，大大提高使用寿命。适用于温度≤ 220 ℃的蒸汽、水和气体管道。

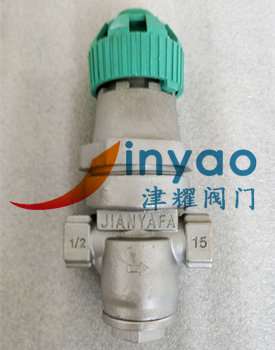

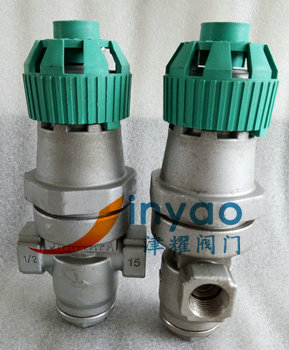

内螺纹波纹管减压阀型号：CY14H15-16P，CY14H20-16P，CY14H25-16P

波纹管减压阀CY14H-16P连接方式为内螺纹，常用规格有 G 1/2〞、G 3/4〞、G 1〞 ， PN1.6MPa 。

波纹管减压阀CY14H-16P的主要特点是：内部采用不锈钢波纹管结构，结构简单耐用，使用于灵敏度要求高，安装空间要求苛刻的管道。
