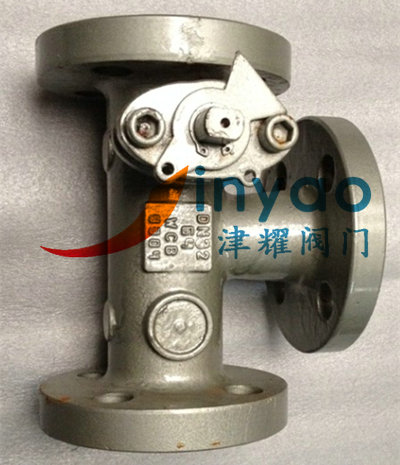

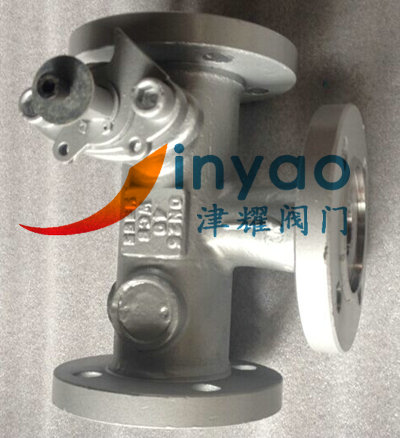

组合式三通球阀YQ44F-40C/P图片

组合式三通球阀YQ44F概述：

球阀与止回阀组合的三通切换阀适用于DN20～DN32、PN40～PN64的各种管路上，用于截断或接通管路中的介质。选用不同的材质，球阀与止回阀组合的三通切换阀适用于焦炉高压氨水喷射循环系统高低压转换系统。球阀与止回阀组合的三通切换阀的驱动方式为手动、气动或电动。球阀与止回阀组合的三通切换阀一般采用法兰连接。

组合式三通球阀YQ44F特点：

由于组合式三通阀YQ44F-40C/64C中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能，因此，即使球体与阀座在使用一段时间后装配预紧力消失，球体与阀座之间出现间隙，在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有很好的密封性能，组合式三通阀YQ44F-40C/64C彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造，设计独特，动作灵敏，密封可靠，使用寿命相当长。

组合式三通球阀型号：

铸钢：YQ44F-40C，YQ44F-64C

不锈钢：YQ44F-40P，YQ44F-64P

组合式三通球阀工作原理：

组合式三通球阀YQ44F-40P/64P由直通式浮动球阀与套筒式止回阀组合而成，左侧球阀接高压系统，右侧止回阀接低压系统，中间出口接排放管路，当球阀关闭时，高压通道切断，止回阀阀瓣在低压介质的推动下自动开启，低压氨水由中间出口通道排出。当球阀开启时，高压氨水将止回阀阀瓣推向阀座，止回阀关闭，低压通道被切断，高压氨水由中间出口通道排出。喷射完毕后，关闭球阀，止回阀自动开启，低压氨水又能自动排放。因此，只要橡操作传统的三通球阀一样，将球阀阀杆作90℃开关，即能完成高低压切换。
