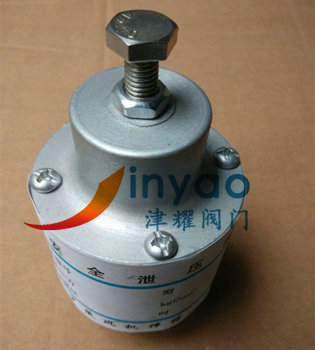

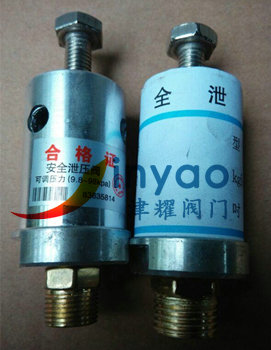

风机泄压阀A27TW-2Q 安全阀SVF-25/40/50
风机安全阀A27TW-2Q类采用硅胶垫子密封，压力可调范围：压力0~2KG范围内可调；泄压速度快：三个泄压孔；安全性高：永不生锈；适用范围广：适用于高温蒸汽、空气等介质。也可根据你的需要定做专用安全阀。罗茨风机之所以安装安全阀主要是考虑压力问题，一般罗茨风机的风量（流量）比较大，而选择设备是也是主要按风量来进选择，对于压头的要求比较小，主要是为了防止出口压头过高（原因可能是风机进口压力波动较大），让风机出口压力趋于稳定，保护系统。
A27TW-2Q风机安全泄压阀是我厂根据特定工况和参数开发与研制的系列产品，它具有动作灵敏、调试简单、排量大、体积小巧、无介质排放反力等特点、能更有效地保护风机及设备地安全。
风机泄压阀型号：
SVF-10，SVF-15，SVF-25，SVF-32，SVF-40，SVF-50，SVF-80，SVF-100
A27TW－2Q泄压阀尺寸性能：
|
尺寸性能 |
A27TW－2Q |
|||||||||||||||||
|
SVF-10 |
SVF-15 |
SVF-25 |
SVF-32 |
SVF-50 |
SVF-80 |
SVF-100 |
||||||||||||
|
阀门材料 |
阀体 |
QT450 |
QT450 |
L104 |
L104 |
QT450 |
QT450 |
QT450 |
||||||||||
|
阀芯 |
2Cr13 |
2Cr13 |
L104 |
L104 |
2Cr13 |
2Cr13 |
2Cr13 |
|||||||||||
|
压力 mpa |
整定压力 |
任意调整 |
任意调整 |
任意调整 |
任意调整 |
任意调整 |
||||||||||||
|
压力范围 |
0.015－0.07 |
0.015－0.07 |
0.015－0.18 |
0.015－0.18 |
0.015－0.06 |
|||||||||||||
|
0.07－0.1 |
||||||||||||||||||
|
0.12－0.2 |
||||||||||||||||||
|
适应温度 |
≤200℃ |
|||||||||||||||||
|
喉部直径 |
ф6 |
ф10 |
ф20 |
ф25 |
ф37 |
ф52 |
ф70 |
|||||||||||
|
外形尺寸 |
A |
12 |
15 |
17 |
19 |
30 |
30 |
30 |
||||||||||
|
S |
R3/8 |
R1/2 |
R1 |
R11/4 |
R2 |
R3 |
R4 |
|||||||||||
|
H |
85 |
115 |
90 |
95 |
130 |
180 |
200 |
|||||||||||
|
D |
20 |
25 |
40 |
45 |
ф80 |
ф103 |
ф126 |
|||||||||||
|
b |
|
|
|
|
|
|
|
|||||||||||
|
使用风机口径 |
ф32 |
ф40 |
ф50 |
ф65 |
ф80 |
ф100 - ф125 |
ф150 - ф200 |
|||||||||||
|
泄压阀连接形式 |
R3/8管螺纹 |
R1/2管螺纹 |
R1管螺纹 |
R11/4管螺纹 |
R2管螺纹 |
R3管螺纹 |
R4管螺纹 |
|||||||||||
